如何选用优质家装卫浴龙头五金

水龙头是家居装修中必不可少的，也是除了床之外，使用最频繁的家居用品，故好的龙头对家庭用水至关重要。个人认为在经济允许的情况下，必然要选用优质的龙头产品。现市面上的水龙头品种繁多，但质量参差不齐，很多人装修到最后资金紧张，卫浴产品随便选用。殊不知，很多便宜的龙头品质低劣，对人的危害是不小的。

对于劣质龙头的危害有1、会不断向水中析出大量的铅（铅含量超出规定的标准会严重损害人的神经、造血和生殖系统，对儿童及孕妇危害更大，会影响其生长发育和智力发展，严重者造成痴呆 ）等重金属离子，日积月累，不仅损害您的健康，更危害宝宝稚嫩的神经系统。2、使用一段时间后漏水(甚至房屋淹水)，生锈，严重影响整体装修的品味及使用者的心情

龙头产品好坏-关键5点：材质、阀芯、起泡器、电镀、进水软管

如下简单的挑选方法：

看：仔细观察产品表面，镀层面均匀平整、光亮，并无明显瑕疵为好

摸：- 用手摸产品，表面无凸凹不平或划手的颗粒为好

- 用手按表面，指纹很快会散去为好，赿印赿花为差

试：- 连续数次抬起、放下、旋转手柄，手感均匀为好，时松时紧或感觉不顺畅为差。

- 拿在手上感觉沉甸甸，能体会到真材实料，同时好产品触感温度较劣质龙头冷（这需要一定经验人才能区分）。

问：- 低压/重力铸造好于翻砂铸(很多小作坊还在使用)

- 使用进口陶瓷阀芯为好，使用普通阀芯、 铜球阀为次

- 瑞士钮铂（NEOPER）起泡器好于其他普通起泡器

- 无/低铅铜、A+级59黄铜健康环保，比57、55或其他杂铜回收铜好

如下为较为详细专业介绍，没有耐心的小白可以略过

一、材质

劣质龙头材质：

材质：锌合金或劣质铜、回收废铜、铅含量高的黄铜如55铜

成分：锌合金及劣质铜杂质多，析出有害重金属含量多，对对儿童及孕妇危害更大，会影响其生长发育和智力发展。另外锌合金过水极其容易腐蚀，使用一段时间，内部腐蚀成污泥状；同时锌合金比较脆，在冬天这种金属极其容易爆裂

成本：劣质材料的成本一般比优质铜材便宜40%~50%,甚至更多

性能：用劣质材质生产的龙头产品容易出现裂纹，砂眼等不良，镀层容易产生麻点、起泡、镀层附着力差，使用一段时间外观锈蚀严重甚至镀层脱落，影响整体装修的品味及使用者的心情，毕竟每天都在使用，一个锈迹斑斑的龙头 任谁都会不舒服。

优质龙头材质：

材质：精选59及更高级低铅铜；铜是目前水龙头制造的最佳材料，无论欧美还是中国，市场上主流品牌几乎都是铜质龙头。铜质龙头的主要成分是铜和锌，俗称黄铜，其在生产铜锭或铜棒过程中需加入微量的铅，用来改善黄铜的切削性能。如龙头制作中完全无铅，不仅会出现削切困难、铸锻造性能差等问题，即使制成成品，也会因抗应力腐蚀性能差而导致开裂。

铜质龙头离不开铅，为什么欧美国家主流品牌都还在用黄铜制造？铜没有被其他材质取代?原因1、只要龙头铅析出符合析出标准，则对人体健康是没有影响的。2、最主要原因是铜的抑菌性，美国EPA(环保署)等多家世界权威机构的科学证明，优质铜材在两小时内杀死超过99.9%的细菌，成为全球最有效的接触面材料，其他材料(例如银离子涂层或不锈钢)也无法与之相比媲美。

成分：铜含量高60%左右、几乎不含杂质，含铅量低，符合国家析出标准，对人体健康无影响，同时具备良好的抑菌性。

成本：目前上海电解网铜价5W+每吨，锌合金2W+，按铜锌混合比例换算成铜锭成本，加上原材加工成铜锭或铜棒的加工费，每吨优质黄铜在4W+以上。所谓一分钱一分货，一款重1KG以上龙头，售价在几十块钱（除非厂家亏本活动），材料成本都不够，品质好坏大家应该可以想象到。

性能：优质黄铜加工性能优异，可比较好避免铸造出现的裂纹，砂眼等内部问题，同时也是后期良好电镀性能的基础。

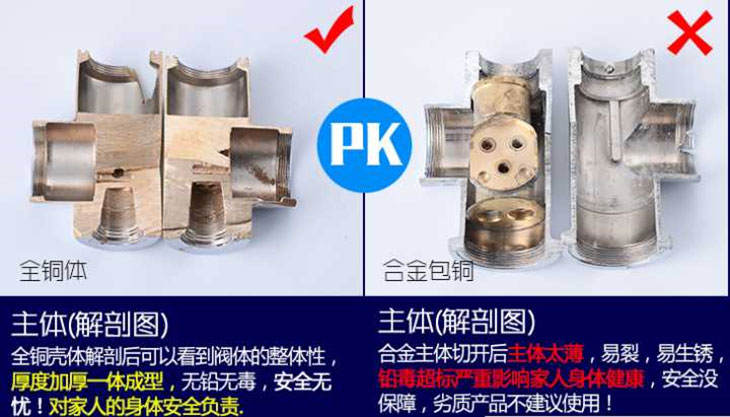

优劣材质对比

二、阀芯

水龙头每天开关非常频繁，故在购买时考虑到的第一个问题就是能不能长久使用，开合关键部件就在阀芯，所以想要它能用久点，主要看阀芯的质量。

劣质龙头陶瓷阀芯：

品牌：不知名阀芯品牌，家庭作坊生产的阀芯，无标准，几乎不试水

成本：和知名品牌阀芯比，其成本1/4甚至1/5都不到

性能： 开合手感差，不顺畅或很轻飘，使用一段时间后，容易出现阀芯漏水，关不紧的情况

优质龙头陶瓷阀芯：

品牌：常规比较多采用名迪、万海、翰森、汉特等国产阀芯，更高端产品会采用台湾KCG、西班牙赛道、匈牙利凯洛仕等品牌

成本：4~20多元都有，主要看阀芯的规格，较好的常用阀芯成本在5~15之间

性能：耐高温、耐化学腐蚀、 耐磨损以及具有较高的机械强度和良好的润滑性能等优点，开合手感舒适顺滑，经受 50 万次以上的开关操作后仍可顺畅省力操作，耐久使用。

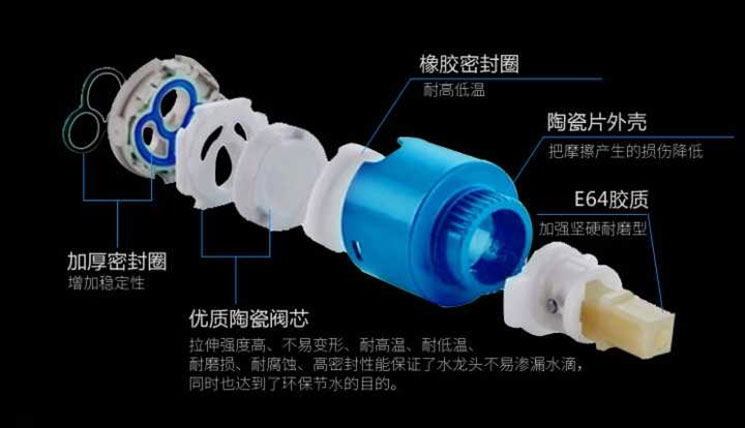

陶瓷阀芯结构

三、起泡器

起泡器是安装在水嘴的出水端，在出水时混和空气的装置。优质起泡器器可以让流经的水和空气充分混合，让水流有发泡的效果，有了空气的加入，水的冲刷力提高不少，从而有效减少用水量，节约用水。

劣质龙头起泡器：

品牌：无，规模实力弱工厂生产，无质量管控保证

成本：价值1~2毛钱一个，甚至更低

性能：市面上杂牌龙头，甚至有一定知名度品牌采用的起泡器，出水效果杂乱，刺手，无法达到空气混和的柔和效果，导致使用者经常溅水“湿身”，又浪费水，同时出水时噪声大。在使用一段时间后，甚至出现破裂的情况。

优质龙头起泡器：

品牌：全球最佳当属瑞士钮珀，其产品在所有工厂都是免检。其他也有做得比较好的起泡器厂商，但知名度及市场占有率与钮珀相比差距很大。市面上能用钮珀起泡器的龙头产品，其品质一般都很不错。

成本：3~10元甚至更高都有

性能：优质起泡器可以让流经的水和空气充分混合 ，产生发泡的效果，出水量充沛，气泡丰富细腻，出水触感非常柔和舒适，不飞溅，同时会提高冲刷力，从而减少用水量，优质的起泡器可以有效节水约30%甚至更高。几乎没有出水噪声。

起泡器

四、电镀性能

龙头表面处理技术是利用电解原理在表面镀上其它金属或合金元素的过程，使龙头的表面附着一层金属膜从而起到防止腐蚀，提高耐磨性及提示美观度。

优质龙头电镀：

优质龙头在精铜本体上镀半光镍，光亮镍和铬层三层电镀。有些情况下，在第一层之前会有镀铜的工序，起到提升产品表面平整度及增强电镀的附着力的作用（优质铜基材基本很少有镀铜工序，除非特别要求），从而提高电镀良品率。

三层镀层中，镍层(包括半光镍和光亮镍)起到了抗腐蚀的作用，由于镍本身材质较软且颜色较暗，故会在镍层上再镀一层铬层，起到硬化表面同时提高亮度的效果。其中对耐腐蚀起主要作用是镍，铬主要为了美观，作用有，但不大。所以在生产中，镍的厚度是最重要的。正常好的龙头产品，镍的厚度在8um以上，铬的厚度一般是0.2~0.3um。当然龙头本身使用铜材及铸造工艺才是基础，材质及铸造工艺不行，镀了多少层镍和铬都没用。国标要求的电镀性能是过盐雾24小时9级，这是优质龙头和市场货龙头的分界线。

劣质龙头电镀

一些规模较小、设备差、技术实力不强或者追求低成本的厂商生产的水龙头电镀厚度只有3—4um，这种镀层太薄，用不长时间，极容易出现表面氧化腐蚀，生绿霉，镀层起泡，整片镀层脱落的情况。此类产品的电镀是无法过盐雾测试，且根本没有测试管控的环节。

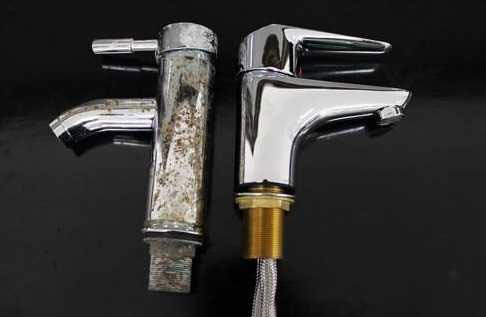

优劣电镀对比

五、进水编制软管

连接角阀及龙头的软管，属于配件，价值不高，很多人会忽视软管的质量，认为不是很紧要的部件。实际上因龙头漏水把楼层房间（尤其木地板）泡废的事故，其中很大一部分就是软管爆裂造成。因为如果是龙头上部漏水，基本可以从水槽或者陶瓷盆排掉，大部分情况是不会造成整个屋子淹水。而水管爆裂则比较容易淹到房屋，尤其是在没有设置地漏的厨房，从而造成重大损失。故软管的质量好坏非常重要！

编织软管为什么常出现爆裂的情况呢？

主要是软管不耐高压或高温，在长期承受水压时软管接头脱出（这是最主要的情况）或者内管缺陷漏水（比较少见）。因此软管的品质主要是由管材和接头所决定的。

那么什么样的编织软管才算好呢？

一、看内管材质：EPDM的最好，其次天然橡胶，再次是普通橡胶。EPDM是目前国内外公认较适合做卫浴进水软管的材料，也是国外用的比较多的。其耐高温可130度，且无毒无味，使用寿命可达三十年。价格也比较贵。天然胶性能中等，耐高温和耐老化性能一般，比普通胶好比EPDM差。普通胶有些是回收的废橡胶所提炼而成的。因此往往耐高温性能较差且含有各种有毒物质，且容易老化，使用寿命也较短。这也是多数质量差的产品所采用的。也有用PVC做内管，但PVC不耐高温，而且高温下会释放有毒物质，因此仅适用于冷水管。选择软管时闻一下味道，味道越小越好。

二、看外管材质：铝丝和铁丝编织的强度差，耐腐蚀性也差，寿命较短。还有一种是尼龙编织管，但比较容易磨损脏污长霉菌；不锈钢丝编织的强度较好，寿命也长，成本也比较高。故市面上大多数厂家用的不锈钢丝含镍量低，时间长易生锈。优质龙头基本都是采用304或至少也是301不锈钢丝。

三、看螺母材质：铜和不锈钢为好。锌合金或铁质的易腐蚀强度差。螺母越厚越大强度也越好。螺纹精度至少达到止规紧通，太松锁止力低，易脱落导致漏水。

四、看接头材质：这是最重要。软管爆裂最主要就是接头的问题。接头包括管套和内芯。接头的强度取决于套和芯的强度。芯材质最好是铜或不锈钢。套和芯都是壁厚越大越好。芯在里面我们看不到，但套我们能看到。如果套的厚度较薄及加工压合工艺不到位（这点也非常关键），那么耐压强度就较差，也越容易管脱落及爆裂而出现漏水。

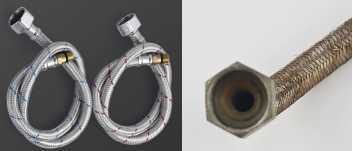

优劣软管对比

总之，优质的龙头产品从原材投入，生产流程，设备管控，配件选择，组装生产，生产及出货检测等各方面都非常严格，其生产成本比低劣的产品会高很多，销售价格也自然会比较高，故一分钱一分货是有道理的。
