装修第一进场的卫浴五金“地漏”的重要性及选用

2017-12-2 20:44:07

一、地漏的重要性

装修过程中,大部分人对涂料、家具等苯、甲醛的化学污染十分重视,但对下水管的臭气、害虫的生物污染还不够了解及重视。世界卫生组织证实:室内空气污染比室外空气污染严重5倍以上,人类68%的疾病与室内空气污染有关。

地漏是五金卫浴中第一进场的,作用是防臭气、防堵塞、防虫、防病毒、防返水等。它是连接排水管道系统与室内地面的重要接口,作为住宅排水系统的重要部件,它的性能好坏直接影响室内空气的质量,对卫浴间的异味控制非常重要。

房子装修的再漂亮,屋里面经常的一阵阵恶臭,是极其影响居住质量及心情!地漏属于一次安装,后期如要维修,是很麻烦的!如更换时破坏防水层,届时楼下就遭殃了!

二、地漏使用的特殊环境

地漏所处的环境极其恶劣:污水中包含大量泥沙、毛发等杂物。

地漏的排水方式与座便器截然不同:座便器有排水落差,污物被瞬间冲走;地漏是地面缓排,污物会沉淀淤积,下水管阴暗潮湿,孳生细菌、害虫,散发异味,易发生堵塞。

三、优质地漏要点:

地漏的好坏主要四点:排水速度、防臭效果、易清理性、耐用程度



四、国标要求

中华人民共和国国家标准GB50015-2003《建筑给水排水设计规范》节选4.5.10 地漏的选择应符合下列要求:

1. 应优先采用直通式密闭地漏。

2. 卫生标准要求高或非经常使用地漏排水的场所,应设置直通式密闭地漏。

注意:直通式密闭式地漏就是:有水流通过时,地漏底部的密封垫会自动打开,直通式排水,排水完毕后,密封垫靠内部装置自动闭合,形成全密封!

五、目前市场上的地漏类型

按防臭原理分:传统水封式,翻板式,硅胶密封,弹簧式,磁铁式,重力式。

按材质分:PVC、锌合金、不锈钢、黄铜。

六、各类地漏的特点

1.水封地漏:

不属于直通式密封地漏,是钟罩式结构,即用一个扣碗(钟罩)扣在地漏主体上,形成一个“U”型存水弯,达到用水封住气味的目的,故叫做“水封” ,是市场上最常见,价格比较便宜的一种老式地漏。

缺点:水封高度不够,多数只有1020mm,易干涸不能持久防臭,就算是加深到50mm的深水封,可延缓几天不返臭味的时间,但是封起来的脏水时间一长就发酵出臭味和细菌,自己却变成了污染源头;排污水时需走2180度迂回,同时排出的水质很差,并且间隔排水的时间较长,污水中含有大量的粘性物质,极易挂粘、沉淀在存水弯里,水流无法冲走,导致底部易积累脏污,极易堵塞,严重影响排水速度。

水封浅的地漏无法防止返水/返臭现象,在阴天或刮风天气,气压不断变化,管道内的正压会引起扣碗上浮,臭气就会从水中溢出;而管道内的负压会将水封抽吸破坏,管道失去屏障,臭气也会溢入室内;越靠近暗井越明显。

因深水封地漏整体高度增加,导致很多管道铺设较浅的地方也无法安装,所以购买地漏时也要确定好排水管的高度是否能安装加长的地漏。

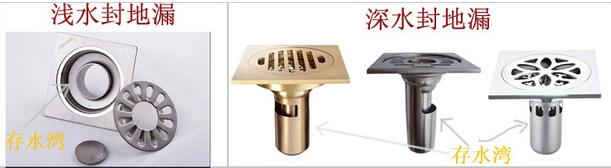

水封式地漏实物图

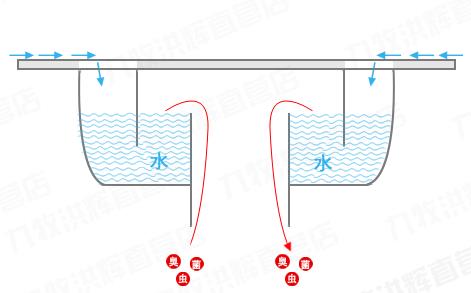

水封式地漏结构示意图



2. 翻板式地漏

底部密封盖板一侧配有平衡块,像跷跷板一样开闭

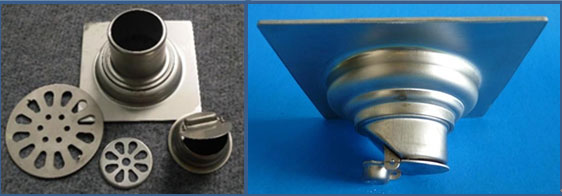

翻板式地漏结构示意图



优点:便宜,容易生产,排水快。

缺点:封闭不严,翻板容易卡顿不复位,密封效果较差,密封不好就意味着不能防臭;销子容易坏掉。基本解决不了返味问题。

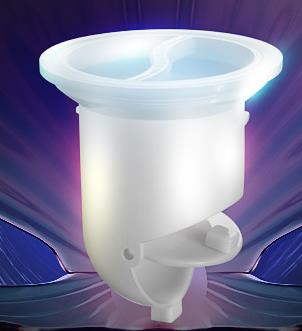

但目前有厂家设计的新翻板结构,如下图,各项防护性能会比如上老式翻板效果好不少。


3. 硅胶密封地漏

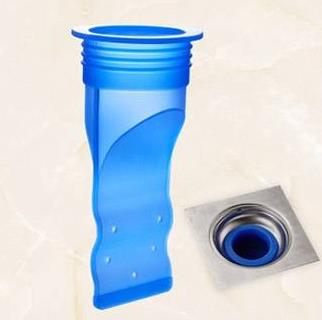

结构原理非常简单,主要用来改旧地漏不防臭的装置,将它装在原来的旧地漏中可以达到防臭的效果。但高温会使其变形,不耐腐蚀(如洗衣服的水都是腐蚀性强的污水),防不了虫鼠,使用寿命较短。


4.弹簧式T型地漏

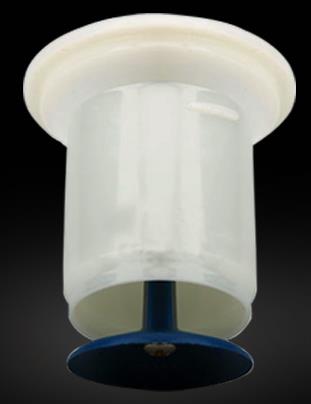

用弹簧拉伸密封芯下端的密封垫来密封。地漏内无水或水少时,密封垫被弹簧向上拉伸,封闭管道,当地漏内的水达到一定高度,水的重力超过弹簧弹力时,弹簧被水向下压迫,密封垫打开,自动排水。



优点:防臭/防虫/防反水效果好/清理方便

缺点:弹簧由硼铁制成,如长期接触污水较易锈蚀,导致弹性减弱、失效;

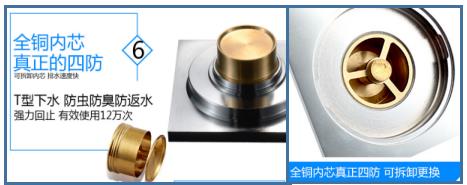

目前有厂家使用性能优异的汽车弹簧同工艺生产的回止弹簧及弹簧不外露结构,寿命可达12W次,大大延长弹簧的寿命,如下图。可使用10年以上没问题。



5、磁铁式T型地漏

用两片钕铁硼磁铁吸合密封盖板实现密封效果。首先,污水中细小的铁质杂质吸附在磁铁上,导致两片磁铁无法完全闭合;其次,钕铁硼磁铁在水中会氧化和粉化,磁力会逐渐衰减,遇热水会失效,导致密封盖板无法密封。

技术好负责任的厂家,选用永磁材料,磁铁消磁现象则基本可以忽略。但由于地漏芯排水口没有胶圈,只靠2片塑料,达不到静音效果,洗澡时会有“啪、啪”噪音。



6、重力式地漏

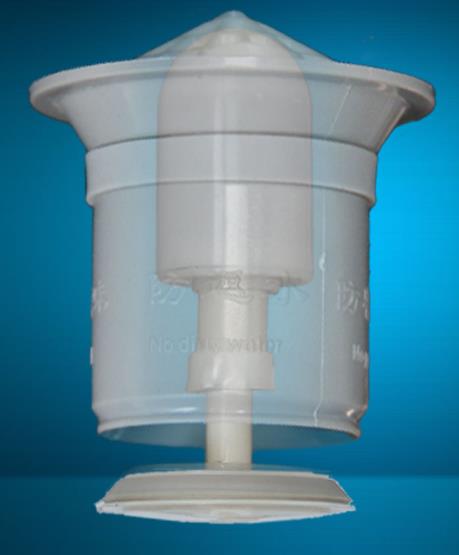

不需水封,不使用弹簧、磁铁等不稳定外力,完全利用水流自身重力和地漏内部的浮球的平衡关系,自动开闭密封盖板,性能稳定,寿命长久。

设计理念很先进,但地漏芯里面的重力球占了较大的位置,对排水有一定影响,地漏芯顶端过滤网不能拆卸,需整个内芯取出清理,有的人会觉得较不方便。但整体来说,是相当不错的设计。



七、 从材质上几种地漏的特点

1、PVC地漏

PVC物理性能不好,易变形。

2、锌合金地漏

锌合金不耐腐蚀,1-2年表面会产生锈斑,过水地方严重腐蚀、寿命短,不建议选用

3、不锈钢地漏

不锈钢因含镍量不同,耐腐蚀性能不同,304材质含8%镍,适合地漏特殊环境的要求,不锈钢耐用,性价比较高,但相对表面处理较单调,基本为不锈钢拉丝或者镜面抛光处理

4、黄铜地漏

黄铜表面可多种表面处理,如亮银,古铜色,金色等,手感沉重,高档美观大气,但价格较高。



综上,开始家装时就必然要选择优质的地漏,不要选购劣质便宜的产品,否则更换时的人工费用会比前期购买优质产品费用还高,且最关键你还要有时间!



建议选用地漏材质为铜/不锈钢,下水方式建议选用如下图T型弹簧式地漏\新翻板式,如习惯定期清理,深水封地漏也可作为选项。
